Productbeschrijving:

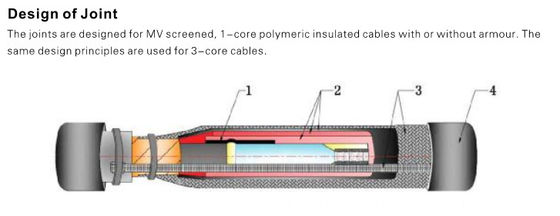

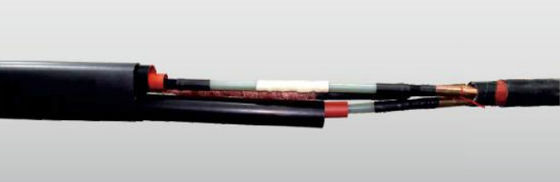

De verbinding is ontworpen voor afgeschermde enkelkern- of driekern-polymere geïsoleerde MV-kabels tot 35 kV.
De spanningsbeheersbuis, samen met de spanningsverlichtingsmastiek, wordt gebruikt om het elektrische veld aan de uiteinden van het kabelscherm te gladmaken.De thermisch krimpende isolatiebuis levert een consistente isolatiedichtheid over de kernisolatie.
Het is een warmte-krimpend tweelaags buisje dat zorgt voor een vacuümvrije interface tussen de isolatie en het scherm.Of soldering of solderless aardverbinding is beschikbaar om continuïteit scherm te bieden over de gezamenlijke.De buitenverzegeling en de bescherming worden uitgevoerd door een met een kleefstof beklede warmteverkrimpende buis.
Kenmerken:
1Elektrische spanningsbeheersing
De spanningsbeheersbuis, samen met de spanningsverlichtingsmastiek, wordt gebruikt om het elektrische veld aan de uiteinden van het kabelscherm te gladmaken.
2Isolatie en afscherming
De thermisch krimpende isolatiebuis levert een consistente isolatiedichtheid die overeenkomt met of overtreft die van de kabel.Ook wordt een warmte-afdekkende halfgeleidende/isolatie-dubbellaagbuis gebruikt om een vacuümvrije interface tussen de isolatie en het scherm te garanderen..
3.Metalen afscherming
Een koperen gaas om het gewrichtsgebied herbouwt het metalen scherm. Er is een soldeer- of soldeerloze aardverbinding beschikbaar om de continuïteit van het scherm over het gewrichtsgebied te garanderen.
4Buitenste afdichting en bescherming
De uiterlijke afdichting en bescherming wordt uitgevoerd door een met kleefstof gecoate, warmteverkrimpende buis. Deze biedt mechanische bescherming en chemische weerstand zoals verwacht van de kabeloverkleding.
• Gemaakt van gekruiste polyolefine
• Op verzoek van de klant zijn vlamvertragende breakouts beschikbaar
• Voldoen aan verschillende configuratievereisten
• Krimptemperatuur: begin bij 90°C, en volledig hersteld bij 130°C.
Selectie tabel:
RSJY-1Rechte verbinding voor afgeschermde, 1-kern-polymere geïsoleerde kabels van 6kV, 10kV, 20kV, 30kV en 35kV
De verbinding is ontworpen voor afgeschermde enkelkern-polymere geïsoleerde MV-kabels tot 35 kV.
| Nominale spanning U0,/U(Um) |
De doorsnede ((mm)2) |
Kit nr. |
L |
| Afmetingen ((mm) |
| 3.6/6(7.2) kV |
25 tot 50 |
6kVRSJY-1/1 |
820 |
| 70 tot en met 120 |
6kVRSJY-1/2 |
820 |
| 150 tot 240 |
6kVRSJY-1/3 |
820 |
| 300 tot 400 |
6kVRSJY-1/4 |
820 |
| 500 tot 630 |
6kVRSJY-1/5 |
820 |
| 800 tot 1000 |
6kVRSJY-1/6 |
820 |
| 1200 |
6kVRSJY-1/7 |
820 |
6/10(12) kV
6.35/11(12) kV
8.7/15(17.5) kV |
25 tot 50 |
10kVRSJY-1/1 |
820 |
| 70 tot en met 120 |
10kVRSJY-1/2 |
820 |
| 150 tot 240 |
10kVRSJY-1/3 |
820 |
| 300 tot 400 |
10kVRSJY-1/4 |
820 |
| 500 tot 630 |
10kVRSJY-1/5 |
820 |
| 800 tot 1000 |
10kVRSJY-1/6 |
820 |
| 1200 |
10kVRSJY-1/7 |
820 |
| 12/20(24)kV 12.7/22(24)kV |
35 tot 50 |
20kVRSJY-1/1 |
820 |
| 70 tot en met 120 |
20kVRSJY-1/2 |
820 |
| 150 tot 240 |
20kVRSJY-1/3 |
820 |
| 300 tot 400 |
20kVRSJY-1/4 |
1020 |
| 500 tot 630 |
20kVRSJY-1/5 |
1020 |
| 800 tot 1000 |
20kVRSJY-1/6 |
1020 |
| 1200 |
20kVRSJY-1/7 |
1020 |
18/30(36) kV
19/33 ((36) kV |
35 tot 50 |
30kVRSJY-1/1 |
1100 |
| 70 tot en met 120 |
30kVRSJY-1/2 |
1100 |
| 150 tot 240 |
30kVRSJY-1/3 |
1100 |
| 300 tot 400 |
30kVRSJY-1/4 |
1100 |
| 500 tot 630 |
30kVRSJY-1/5 |
1100 |
| 800 tot 1000 |
30kVRSJY-1/6 |
1100 |
| 1200 |
30kVRSJY-1/7 |
1100 |
| 20.8/36 ((42) kV |
50 |
35kVRSJY-1/1 |
1100 |
| 70 tot en met 120 |
35kVRSJY-1/2 |
1100 |
| 150 tot 240 |
35kVRSJY-1/3 |
1100 |
| 26/35 ((42) kV |
35kVRSJY-1/4 |
1160 |
| 500 tot 630 |
35kVRSJY-1/5 |
1160 |
| 800 tot 1000 |
35kVRSJY-1/6 |
1160 |
| 1200 |
35kVRSJY-1/7 |
1160 |
Opmerking:
1De aansluitingen moeten apart worden besteld.
2.RSJY-1 is voor kabels met koperdraad zonder pantser.
3.Soldeerloze aarding moet als volgt afzonderlijk worden besteld:
·Voor kabels met koperdraad-scherm en draadverzorging, voeg het achtervoegsel-WA toe.Bijvoorbeeld,6kVRSJY-1/1-WA.
·Voor kabels met koperen plakband met pantserdraad, voeg het achtervoegsel-X toe.
RSJY-3Rechte verbinding voor afgeschermde, 3-kernige geïsoleerde polymeren kabels van 6kV, 10kV, 20kV, 30kV en 35kV
De verbinding is ontworpen voor afgeschermde driekern-polymere geïsoleerde MV-kabels tot 35 kV.
| Nominale spanning U0,/U(Um) |
De doorsnede ((mm)2) |
Kit nr. |
L |
| Afmetingen ((mm) |
| 3.6/6(7.2) kV |
25 tot 50 |
6kVRSJY-3/1 |
1620 |
| 70 tot en met 120 |
6kVRSJY-3/2 |
1620 |
| 150 tot 240 |
6kVRSJY-3/3 |
1620 |
| 300 tot 400 |
6kVRSJY-3/4 |
1620 |
| 500 tot 630 |
6kVRSJY-3/5 |
1620 |
6/10(12) kV
6.35/11(12) kV
8.7/15(17.5) kV |
25 tot 50 |
10kVRSJY-3/1 |
1620 |
| 70 tot en met 120 |
10kVRSJY-3/2 |
1620 |
| 150 tot 240 |
10kVRSJY-3/3 |
1620 |
| 300 tot 400 |
10kVRSJY-3/4 |
1620 |
| 500 tot 630 |
10kVRSJY-3/5 |
1620 |
| 12/20(24)kV 12.7/22(24)kV |
35 tot 50 |
20kVRSJY-3/1 |
1620 |
| 70 tot en met 120 |
20kVRSJY-3/2 |
1620 |
| 150 tot 240 |
20kVRSJY-3/3 |
1620 |
| 300 tot 400 |
20kVRSJY-3/4 |
2320 |
| 500 tot 630 |
20kVRSJY-3/5 |
2320 |
18/30(36) kV
19/33 ((36) kV |
35 tot 50 |
30kVRSJY-3/1 |
2520 |
| 70 tot en met 120 |
30kVRSJY-3/2 |
2520 |
| 150 tot 240 |
30kVRSJY-3/3 |
2520 |
| 300 tot 400 |
30kVRSJY-3/4 |
2520 |
| 500 tot 630 |
30kVRSJY-3/5 |
2520 |
| 20.8/36 ((42) kV |
50 |
35kVRSJY-3/1 |
2520 |
| 70 tot en met 120 |
35kVRSJY-3/2 |
2520 |
| 150 tot 240 |
35kVRSJY-3/3 |
2520 |
| 26/35 ((42) kV |
35kVRSJY-3/4 |
2620 |
| 500 tot 630 |
35kVRSJY-3/5 |
2620 |
Opmerking:
1De aansluitingen moeten apart worden besteld.
2.RSJY-3 is voor kabels met koperdraad zonder pantser.
3.Soldeerloze aarding moet als volgt afzonderlijk worden besteld:
·Voor kabels met koperdraad-scherm en draadverzorging, voeg het achtervoegsel-WA toe.Bijvoorbeeld,6kVRSJY-3/1-WA.
·Voor kabels met koperen band met pantserdraad, voeg het achtervoegsel-X toe.
Toepassingen:
De spanningsbeheersbuis, samen met de spanningsverlichtingsmastiek, wordt gebruikt om het elektrische veld aan de uiteinden van het kabelscherm te gladmaken.
De thermisch krimpende isolatiebuis levert een consistente isolatiedichtheid over de kernisolatie.
Er wordt een thermisch krimpend tweelaags buisje gebruikt om een leegtevrije interface tussen de isolatie en het scherm te garanderen.
Een koperen gaas om het gewrichtsgebied herbouwt het metalen scherm.
Er is een soldeer- of soldeerloze aardverbinding beschikbaar om de schermcontinuïteit over het gewricht te garanderen.
De buitenste afdichting en bescherming wordt uitgevoerd door een met een kleefstof beklede warmteverkrimpende buis.
