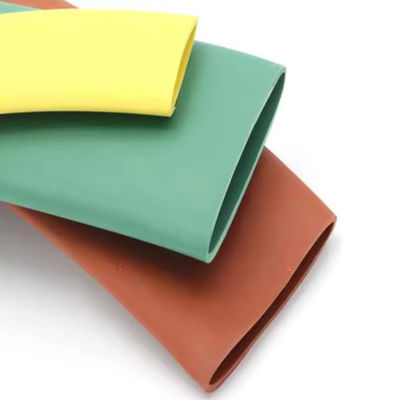

Productbeschrijving:
Continu busbar beschermende buizen hebben uitstekende vlamvertraging, isolatie, thermische stabiliteit en kan een hoge isolatie sterkte en weerstand tegen elektrische koolstof sporen.PBBE en zware metalen en andere voor het milieu schadelijke stoffen, geen giftige gassen en schadelijke stoffen veroorzaken bij verbranding, geschikt voor bus- en elektrische apparatuur, anti-corrosie- en isolatiebescherming.communicatie, auto's, schepen, luchtvaartuigen en andere gebieden
Kenmerken:
1. vervaardigd van gekoppelde polyolefine

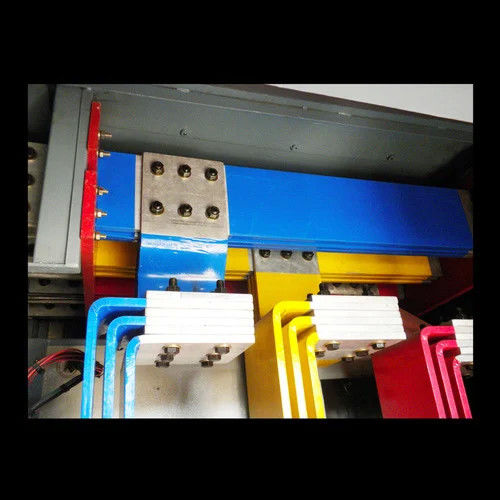

2Gebruikt om isolatiebescherming te bieden voor de busstaaf in schakelapparatuur en substation
3Beschermt tegen kortsluiting en elektrisch lek door kleine dieren
4. Vermindert de vereisten voor busbalkvrijheid
5. RoHS-compliant
6- Verkleiningstemperatuur: start bij 70°C en volledig hersteld bij 125°C
7Kleur: geel, rood, groen, blauw, zwart
Toepassingen:
Breed gebruikt in de energie-industrie, de communicatie, auto's, schepen, luchtvaartuigen en andere gebieden
Afmetingen:
1kv WMPG-serie
| Product nr. |
Busbalkbreedte |
Zoals geleverd/mm |
Na herwinning/mm |
Standaardpakket |
| (vierkante) /mm |
ID ((min) |
Wanddikte |
ID ((Max)) |
Wanddikte |
(m/roll) |
| 1 kV WMPG 30 |
30 |
31.5±1.0 |
0.50±0.15 |
≤ 15 |
0.95 ± 0.15 |
50 |
| 1kV WMPG 35 |
35 |
36.5±1.5 |
0.50±0.15 |
≤ 18 |
1.00±0.15 |
50 |
| 1kV WMPG 40 |
40 |
41.5±1.5 |
0.55±0.15 |
≤ 20 |
1.00±0.15 |
25 |
| 1kV WMPG 45 |
45 |
41.5±1.5 |
0.55±0.15 |
≤ 23 |
1.00±0.15 |
25 |
| 1 kV WMPG 50 |
50 |
51.0±2.0 |
0.55±0.15 |
≤ 25 |
1.00±0.15 |
25 |
| 1 kV WMPG 60 |
60 |
60.0±3.0 |
0.60 ± 0.20 |
20 |
1.30±0.20 |
25 |
| 1kV WMPG 65 |
65 |
65.0±3.0 |
0.60 ± 0.20 |
≤ 33 |
1.30±0.20 |
25 |
| 1 kV WMPG 70 |
70 |
70.0±3.0 |
0.65±0.20 |
≤ 35 |
1.30±0.20 |
25 |
| 1kV WMPG 75 |
75 |
75.0±3.0 |
0.65±0.20 |
≤ 38 |
1.30±0.20 |
25 |
| 1kV WMPG 80 |
80/100 |
80.0±3.0 |
0.65±0.20 |
≤ 40 |
1.46±0.20 |
25 |
| 1kV WMPG 85 |
80/100 |
85.0±3.0 |
0.65±0.20 |
≤ 43 |
1.46±0.20 |
25 |
| 1kV WMPG 90 |
100 |
90.0±4.0 |
0.65±0.20 |
≤ 45 |
1.46±0.20 |
25 |
| 1 kV WMPG 100 |
100/120 |
100.0±4.0 |
0.65±0.20 |
≤ 50 |
1.46±0.20 |
25 |
| 1 kV WMPG 120 |
150 |
20.0±4.0 |
0.65±0.20 |
≤ 60 |
1.46±0.20 |
25 |
| 1kV WMPG 150 |
180 |
150.0±4.0 |
0.65±0.20 |
≤ 75 |
1.46±0.20 |
25 |
| 1 kV WMPG 180 |
Maximaal |
180.0±4.0 |
0.65±0.20 |
≤ 90 |
1.46±0.20 |
25 |
| 1kV WMPG 210 |
Maximaal |
210.0±4.0 |
0.65±0.20 |
≤ 105 |
1.46±0.20 |
25 |
| 1kV WMPG 230 |
Maximaal |
230.0±4.0 |
0.65±0.20 |
≤ 115 |
1.46±0.20 |
25 |
| 1kV WMPG 250 |
Maximaal |
250.0±5.0 |
0.65±0.20 |
≤ 125 |
1.46±0.20 |
25 |
| 1 kV WMPG 300 |
Maximaal |
300.0±5.0 |
0.65±0.20 |
≤ 150 |
1.46±0.20 |
25 |
10kv WMPG-serie
| Product nr. |
Busbalkbreedte |
Zoals geleverd/mm |
Na herwinning/mm |
Standaardpakket |
| (vierkante) /mm |
ID ((min) |
Wanddikte |
ID ((Max)) |
Wanddikte |
(m/roll) |
| 10 kV WMPG 15/8 |
Gezondheid, 15/12 |
15.0±0.8 |
1.20±0.30 |
≤ 8 |
2.10 ± 0.30 |
25 |
| 10kV WMPG 20/10 |
Gezondheid en gezondheid, 15/2 |
20.0±0.8 |
1.20±0.30 |
≤ 105 |
2.10 ± 0.30 |
25 |
| 10kV WMPG 25/12 |
25/18 |
25.0±0.8 |
1.20±0.30 |
≤ 12.5 |
2.10 ± 0.30 |
25 |
| 10 kV WMPG 30/15 |
32/20 |
30.0±0.8 |
1.20±0.30 |
≤ 15 |
2.10 ± 0.30 |
25 |
| 10kV WMPG 40/20 |
40/30 |
40.0±1.0 |
1.20±0.30 |
≤ 20 |
2.30±0.30 |
25 |
| 10kV WMPG 50/25 |
50/35 |
50.0±3.0 |
1.20±0.30 |
≤ 25 |
2.30±0.30 |
25 |
| 10kV WMPG 60/30 |
60/45 |
60.0±3.0 |
1.20±0.30 |
≤ 30 |
2.30±0.30 |
25 |
| 10 kV WMPG 65/33 |
65/45 |
65.0±3.0 |
1.20±0.30 |
≤ 33 |
2.30±0.30 |
25 |
| 10kV WMPG 70/35 |
70/50 |
70.0±3.0 |
1.20±0.30 |
≤ 35 |
2.30±0.30 |
25 |
| 10kV WMPG 75/38 |
75/50 |
75.0±3.0 |
1.20±0.30 |
≤ 38 |
2.30±0.30 |
25 |
| 10k VWMPG 80/40 |
80/55 |
80.0±3.0 |
1.20±0.30 |
≤ 40 |
2.30±0.30 |
25 |
| 10 kV WMPG 85/43 |
80/65 |
85.0±3.0 |
1.20±0.30 |
≤ 43 |
2.40±0.30 |
25 |
| 10 kV WMPG 100/50 |
100/75 |
00.0±4.0 |
1.20±0.30 |
≤ 50 |
2.40±0.30 |
25 |
| 10 kV WMPG 120/60 |
120/85 |
120.0±4.0 |
1.20±0.30 |
≤ 60 |
2.40±0.30 |
25 |
| 10 kV WMPG 150/75 |
150/105 |
150.0±4.0 |
1.20±0.30 |
≤ 75 |
2.40±0.30 |
25 |
| 10 kV WMPG 180/90 |
180/120 |
180.0±5.0 |
1.20±0.30 |
≤ 90 |
2.40±0.30 |
25 |
| 10 kV WMPG 210/105 |
210/140 |
210.0±5.0 |
1.20±0.40 |
≤ 105 |
2.40±0.30 |
20 |
| 10kV WMPG 230/115 |
230/150 |
230.0±5.0 |
1.20±0.40 |
≤ 115 |
2.40±0.30 |
20 |
| 10kV WMPG 250/125 |
250/180 |
250.0±5.0 |
1.20±0.40 |
≤ 125 |
2.40±0.30 |
20 |
| 10k VWMPG 300/150 |
300/210 |
300.0±5.0 |
1.20±0.40 |
≤ 150 |
2.40±0.30 |
15 |
20kv WMPG-serie
| Product nr. |
Busbalkbreedte |
Zoals geleverd/mm |
Na herwinning/mm |
Standaardpakket |
| (vierkante) /mm |
ID ((min) |
Wanddikte |
ID ((Max)) |
Wanddikte |
(m/roll) |
| 20 kV WMPG 15/8 |
Gezondheid, 15/12 |
15.0±0.8 |
1.30±0.30 |
≤ 8 |
2.50±0.20 |
25 |
| 20 kV WMPG 20/10 |
Gezondheid en gezondheid, 15/2 |
20.0±0.8 |
1.30±0.30 |
≤ 105 |
2.50±0.20 |
25 |
| 20 kV WMPG 25/18 |
25/18 |
25.0±0.8 |
1.30±0.30 |
≤ 12.5 |
2.50±0.20 |
25 |
| 20 kV WMPG 30/15 |
32/20 |
30.0±0.8 |
1.30±0.30 |
≤ 15 |
2.50±0.20 |
25 |
| 20kV WMPG 40/20 |
40/30 |
40.0±1.0 |
1.40±0.40 |
≤ 20 |
2.80 ± 0.30 |
25 |
| 20 kV WMPG 50/25 |
50/35 |
50.0±3.0 |
1.40±0.40 |
≤ 25 |
2.80 ± 0.30 |
25 |
| 20 kV WMPG 60/30 |
60/45 |
60.0±3.0 |
1.40±0.40 |
≤ 30 |
2.80 ± 0.30 |
25 |
| 20 kV WMPG 65/33 |
65/45 |
65.0±3.0 |
1.40±0.40 |
≤ 33 |
2.80 ± 0.30 |
25 |
| 20 kV WMPG 70/35 |
70/50 |
70.0±3.0 |
1.40±0.40 |
≤ 35 |
2.80 ± 0.30 |
25 |
| 20 kV WMPG 75/38 |
75/50 |
75.0±3.0 |
1.40±0.40 |
≤ 38 |
2.80 ± 0.30 |
25 |
| 20k VWMPG 80/40 |
80/55 |
80.0±3.0 |
1.40±0.40 |
≤ 40 |
2.80 ± 0.30 |
25 |
| 20 kV WMPG 85/43 |
80/65 |
85.0±3.0 |
1.40±0.40 |
≤ 43 |
2.80 ± 0.30 |
25 |
| 20 kV WMPG 100/50 |
100/75 |
00.0±4.0 |
1.40±0.40 |
≤ 50 |
2.80 ± 0.30 |
25 |
| 20 kV WMPG 120/60 |
120/85 |
120.0±4.0 |
1.40±0.40 |
≤ 60 |
2.80 ± 0.30 |
25 |
| 20 kV WMPG 150/75 |
150/105 |
150.0±4.0 |
1.40±0.40 |
≤ 75 |
2.80 ± 0.30 |
25 |
| 20 kV WMPG 180/90 |
180/120 |
180.0±5.0 |
1.40±0.40 |
≤ 90 |
2.80 ± 0.30 |
25 |
| 20 kV WMPG 210/105 |
210/140 |
210.0±5.0 |
1.40±0.40 |
≤ 105 |
2.80 ± 0.30 |
20 |
| 20 kV WMPG 230/115 |
230/150 |
230.0±5.0 |
1.40±0.40 |
≤ 115 |
2.80 ± 0.30 |
20 |
35kv WMPG-serie
| Product nr. |
Busbalkbreedte |
Zoals geleverd/mm |
Na herwinning/mm |
Standaardpakket |
| (vierkante) /mm |
ID ((min) |
Wanddikte |
ID ((Max)) |
Wanddikte |
(m/roll) |
| 35 kV WMPG 30/15 |
30 |
30.0±1.0 |
1.90±0.50 |
≤ 15 |
4.00±0.30 |
15 |
| 35 kV WMPG 35/18 |
30/40 |
25.0±1.0 |
1.90±0.50 |
≤ 18 |
4.00±0.30 |
15 |
| 35kV WMPG 40/20 |
40 |
40.0±1.0 |
1.90±0.50 |
≤ 20 |
4.00±0.30 |
15 |
| 35 kV WMPG 50/25 |
50 |
50.0±2.0 |
1.90±0.50 |
≤ 25 |
4.00±0.30 |
15 |
| 35 kV WMPG 60/30 |
60 |
60.0±3.0 |
1.90±0.50 |
≤ 30 |
4.00±0.30 |
15 |
| 35 kV WMPG 65/33 |
60/70 |
65.0±3.0 |
1.90±0.50 |
≤ 33 |
4.00±0.30 |
15 |
| 35 kV WMPG 70/35 |
70 |
70.0±3.0 |
1.90±0.50 |
≤ 35 |
4.00±0.30 |
15 |
| 35 kV WMPG 75/38 |
70/80 |
75.0±3.0 |
1.90±0.50 |
≤ 38 |
4.00±0.30 |
15 |
| 35 kV WMPG 80/40 |
80/100 |
80.0±4.0 |
1.90±0.50 |
≤ 40 |
4.00±0.30 |
15 |
| 35 kV WMPG 100/50 |
100/120 |
100.0±4.0 |
1.90±0.50 |
≤ 50 |
4.00±0.30 |
15 |
| 35 kV WMPG 120/60 |
150 |
120.0±4.0 |
1.90±0.50 |
≤ 60 |
4.00±0.30 |
15 |
| 35 kV WMPG 150/75 |
180 |
150.0±4.0 |
1.90±0.50 |
≤ 75 |
4.00±0.30 |
15 |
| 35 kV WMPG 180/90 |
Maximaal |
180.0±5.0 |
1.90±0.50 |
≤ 90 |
4.00±0.30 |
15 |
| 35 kV WMPG 210/105 |
Maximaal |
210.0±5.0 |
1.90±0.50 |
≤ 105 |
4.00±0.30 |
15 |
| 35 kV WMPG 230/115 |
Maximaal |
230.0±5.0 |
1.90±0.50 |
≤ 115 |
4.00±0.30 |
15 |
| 35 kV WMPG 250/125 |
Maximaal |
250.0±5.0 |
1.90±0.50 |
≤ 125 |
4.00±0.30 |
15 |
| 35 kV WMPG 300/150 |
Maximaal |
300.0±5.0 |
1.90±0.50 |
≤ 150 |
4.00±0.30 |
15 |
Technische gegevens
| Vastgoed |
Testmethode |
Standaardprestaties |
| Treksterkte |
GB/T 1040 |
≥ 8 MPa |
| Verlenging bij breuk |
GB/T 1040 |
≥ 300% |
| Trekkracht na veroudering |
GB/T 1040, GB/T 7141 |
≥ 6,4 MPa ((130°C,168 uur) |
| Verlenging na het verouderen |
GB/T 1040, GB/T 7141 |
≥ 100% ((130°C,168 uur) |
| Hardheid (kust A) |
ISO 868 |
≤ 90 |
| Dielectrische sterkte |
IEC 60243 |
≥ 25kV/mm |
| Volumeweerstand |
IEC 60093 |
≥ 1 × 1014Ω·cm |
| Dielectrische constante |
IEC 60250 |
≤ 3.0 |
| Langetermijnkrimping |
ASTM-D-2671 |
≤ 10% |
| Excentriciteit |
ASTM-D-2671 |
≤ 30% ((10kV); ≤ 50% ((35kV) |
| Wateropname |
ISO 62 |
≤ 0,5% |
| Ontvlambaarheid (zuurstofindex) |
ISO 4589 |
≥ 28 |
Aanpassing:
Gepersonaliseerd logo
Min. orde: 10
Persoonlijke verpakking
Min. orde: 10
Grafische aanpassing
Min. orde: 10

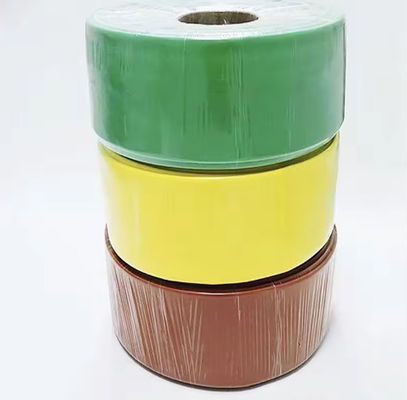

Verpakking en levering
Verpakking:Volgens de grootte van de buizen
Verpakkingsgrootte:46*46*45cm
Haven: elke haven in China
Vragen:
Professionele productiekwaliteit is betrouwbaar
V1: Welke certificeringen of testrapporten heeft u?
A: Wij hebben UL, ROHS en REACH.
Vraag 2: Hoe stuur ik mijn bestelling? Is het veilig?
A: Voor klein pakket sturen we het per express, zoals Fedex, UPS, TNT, DHL enzovoort.
Voor grote pakketten sturen we ze per lucht, zee of trein. We gebruiken een goede verpakking en zorgen voor de veiligheid. We zijn verantwoordelijk voor eventuele schade aan het product bij levering.
Q3: Hoe zit het met uw levertijd?
A: We hebben veel producten op voorraad. We kunnen de voorraadproducten binnen 3 werkdagen verzenden.
Als er geen voorraad is of er niet genoeg voorraad is, zullen we de levertijd met u controleren. ̇ (Meestal is het 3-7 dagen).
K4: Kun je monsters leveren? Zijn de monsters gratis?
A: Ja, we kunnen monsters leveren.
Meestal kunnen we voor onze standaardproducten met voorraad gratis monsters leveren voor testen.
Kan ik mijn eigen logo erop zetten?
A: Natuurlijk, we zijn een professionele fabrikant en hebben meer dan 10 jaar OEM ervaring.
Uw bericht moet tussen de 20-3.000 tekens bevatten!
