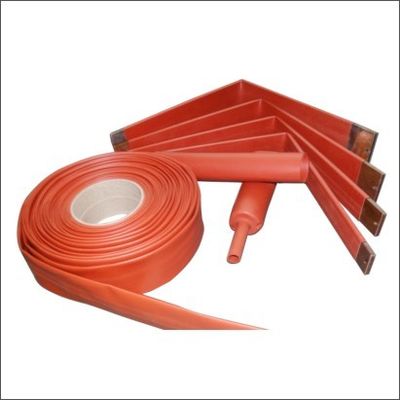

Flexible middenspanningsverbindingen van polyolefinbusbar-isolatiebuizen
Productbeschrijving:
RSFRNH-BTM,RSFRNH-HTM is gemaakt van speciaal geformuleerde stralingsgebonden halogeenvrije verbindingen.Het verbeteren van de isolatie eigenschappen van busbar in schakelapparatuur en substationGeschikt voor toepassing in het isoleren van middelspanningsbusstaven, kabelterminaties en verbindingen tot 35 KV.
Kenmerken:
●Vlamvertrager
● Vermindert de vereisten voor een ruime afstand van de busbalk
● Bescherm tegen toevallige overstraling
● Anti-sporen
● Halogeenvrij
● RSFRNH-BTM ((1-25kV); RSFRNH-HTM ((1-35kV)
● Doorlopende werktemperatuur: -40 °C tot 110 °C, kan worden gebruikt bij 175 °C
● Temperatuur: 120°C
Technische parameters:
Fysiek
Elektrische apparatuur
Selectie tabel:
Busbar Isolatiebuis van RSFRNH-BTM ((1-25kV)
| Grootte |
Specificatie van de busbalk |
Voor krimp |
Na de krimp |
Productpakket |
| Ronde busbalk ((A) |
Vierkante busbal ((L+B) |
Inwendige diameter |
Inwendige diameter |
Wanddikte |
(m/roll) |
| RSFRNH-BTM 15/6 |
6.5-11 |
10-17 |
16.0±2.0 |
≤ 6 |
1.90±0.3 |
25 |
| RSFRNH-BTM 20/8 |
9.0-15 |
15 tot 24 |
21.0±2.0 |
≤ 8 |
2.20±0.3 |
25 |
| RSFRNH-BTM 25/10 |
11.0-18 |
17-28 |
26.0±2.0 |
≤ 10 |
2.20±0.3 |
25 |
| RSFRNH-BTM 30/12 |
13.5-23 |
21-36 |
31.0±2.0 |
≤ 12 |
2.20±0.3 |
25 |
| RSFRNH-BTM 40/16 |
18 tot 32 |
28-45 |
41.0±2.0 |
≤ 16 |
2.35±0.4 |
25 |
| RSFRNH-BTM 50/20 |
22-38 |
35 tot 60 |
52.0±3.0 |
≤ 20 |
2.35±0.4 |
25 |
| RSFRNH-BTM 60/24 |
27-45 |
42-69 |
62.0±3.0 |
≤ 24 |
2.35±0.4 |
25 |
| RSFRNH-BTM 65/26 |
28-47 |
42-69 |
67.0±3.0 |
≤ 26 |
2.35±0.4 |
25 |
| RSFRNH-BTM 75/30 |
35 tot 56 |
55-90 |
77.0±3.0 |
≤ 30 |
2.35±0.4 |
25 |
| RSFRNH-BTM 85/34 |
38-64 |
60 tot 100 |
87.0±4.0 |
≤ 34 |
2.35±0.4 |
25 |
| RSFRNH-BTM 100/40 |
45-75 |
70 tot en met 115 |
102.0±4.0 |
≤ 40 |
2.35±0.4 |
25 |
| RSFRNH-BTM 120/50 |
55-90 |
90 tot en met 135 |
122.0±4.0 |
≤ 50 |
2.80 ± 0.4 |
25 |
| RSFRNH-BTM 150/60 |
65 tot 105 |
102-148 |
152.0±4.0 |
≤ 60 |
2.80 ± 0.4 |
25 |
| RSFRNH-BTM 175/70 |
80 tot en met 135 |
125 tot 210 |
180.0±5.0 |
≤ 70 |
2.80 ± 0.4 |
25 |
| RSFRNH-BTM 205/110 |
125-145 |
200 tot 230 |
210.0±5.0 |
≤ 110 |
2.80 ± 0.4 |
20 |
| RSFRNH-BTM 230/130 |
145-175 |
225-280 |
230.0±5.0 |
≤ 130 |
3.10 ± 0.4 |
20 |
Busbar Isolatiebuis van RSFRNH-HTM ((1-35kV)
| Grootte |
Specificatie van de busbalk |
Voor krimp |
Na de krimp |
Productpakket |
| Ronde busbalk ((A) |
Vierkante busbal ((L+B) |
Inwendige diameter |
Inwendige diameter |
Wanddikte |
(m/roll) |
| RSFRNH-HTM 15/6 |
6.5-11 |
10-17 |
16.0±2.0 |
≤ 6 |
4.0±0.4 |
15 |
| RSFRNH-HTM 20/8 |
9.0-15 |
15 tot 24 |
21.0±2.0 |
≤ 8 |
4.0±0.4 |
15 |
| RSFRNH-HTM 25/10 |
11.0-18 |
17-28 |
26.0±2.0 |
≤ 10 |
4.0±0.4 |
15 |
| RSFRNH-HTM 30/12 |
13.5-23 |
21-36 |
31.0±2.0 |
≤ 12 |
4.0±0.4 |
15 |
| RSFRNH-HTM 35/14 |
15.5-26 |
25 tot 40 |
36.0±2.0 |
≤ 14 |
4.0±0.4 |
15 |
| RSFRNH-HTM 40/16 |
18 tot 32 |
28-45 |
41.0±2.0 |
≤ 16 |
4.0±0.4 |
15 |
| RSFRNH-HTM 50/20 |
22-38 |
35 tot 60 |
52.0±3.0 |
≤ 20 |
4.0±0.4 |
15 |
| RSFRNH-HTM 60/24 |
27-45 |
42-69 |
62.0±3.0 |
≤ 24 |
4.0±0.4 |
15 |
| RSFRNH-HTM 65/26 |
28-47 |
42-69 |
67.0±3.0 |
≤ 26 |
4.0±0.4 |
15 |
| RSFRNH-HTM 70/28 |
31-52 |
49-81 |
72.0±3.0 |
≤ 28 |
4.0±0.4 |
15 |
| RSFRNH-HTM 75/30 |
35 tot 56 |
55-90 |
77.0±3.0 |
≤ 30 |
4.0±0.4 |
15 |
| RSFRNH-HTM 80/32 |
36 tot 60 |
56-95 |
82.0±4.0 |
≤ 32 |
4.0±0.4 |
15 |
| RSFRNH-HTM 100/40 |
45-75 |
70 tot en met 115 |
102.0±4.0 |
≤ 40 |
4.0±0.4 |
15 |
| RSFRNH-HTM 120/48 |
55-90 |
90 tot en met 135 |
122.0±4.0 |
≤ 48 |
4.0±0.4 |
15 |
| RSFRNH-HTM 150/60 |
65 tot 105 |
102-148 |
152.0±4.0 |
≤ 60 |
4.0±0.4 |
15 |
| RSFRNH-HTM 180/72 |
80 tot en met 135 |
125 tot 210 |
180.0±5.0 |
≤ 72 |
4.0±0.4 |
15 |
Opmerking: A is de diameter van een ronde busbar.L is de lengte van een rechthoekige busbar.B is de breedte van een rechthoekige busbar.
Verpakking en levering:
Verpakkingsgrootte:46*46*45cm
Aflevering: Alle havens van China
Aanpassing:
Gepersonaliseerd logo Gepersonaliseerde verpakking Grafische aanpassing
MOQ: 10 MOQ: 10
Voor meer details,boodschapper
Vragen:
Professionele productiekwaliteit is betrouwbaar
V1: Welke certificeringen of testrapporten heeft u?
A: Wij hebben UL, ROHS en REACH.
Vraag 2: Hoe stuur ik mijn bestelling? Is het veilig?
A: Voor klein pakket sturen we het per express, zoals Fedex, UPS, TNT, DHL enzovoort.
Voor grote pakketten sturen we ze per lucht, zee of trein. We gebruiken een goede verpakking en zorgen voor de veiligheid. We zijn verantwoordelijk voor eventuele schade aan het product bij levering.
Q3: Hoe zit het met uw levertijd?
A: We hebben veel producten op voorraad. We kunnen de voorraadproducten binnen 3 werkdagen verzenden.
Als er geen voorraad is of er niet genoeg voorraad is, zullen we de levertijd met u controleren. ̇ (Meestal is het 3-7 dagen).
K4: Kun je monsters leveren? Zijn de monsters gratis?
A: Ja, we kunnen monsters leveren.
Meestal kunnen we voor onze standaardproducten met voorraad gratis monsters leveren voor testen.
Kan ik mijn eigen logo erop zetten?
A: Natuurlijk, we zijn een professionele fabrikant en hebben meer dan 10 jaar OEM ervaring.
